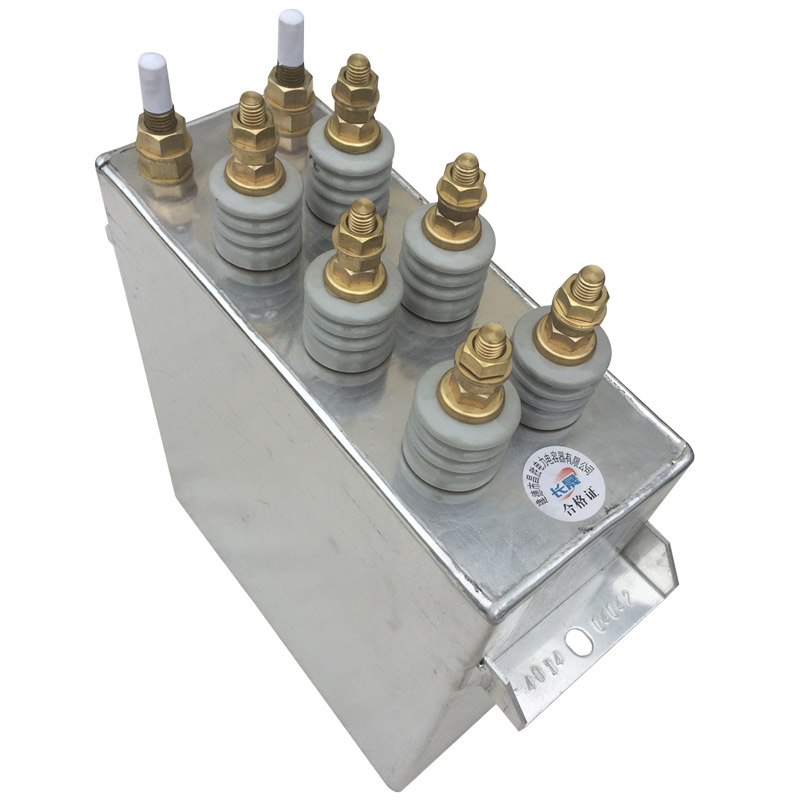

更新時間：2025-9-9 點擊:744次電熱電容器的內部結構主要由以下核心材料與組件構成：
1.電極材料
采用高純度鋁箔作為極板，通過粗化處理增強表面附著力。部分型號可能使用銅螺桿作為引出端子，與外部電路連接。
2.電介質
以粗化聚丙烯薄膜為主介質，部分型號會與高性能液體（不含PCB）形成復合介質結構，以提高耐壓和頻率適應性。
3.冷卻系統
內置水冷管，集成于極板或外殼中，用于散熱。冷卻水流量要求根據容量不同分為4L/min（1000kvar以下）和6L/min（1000kvar及以上）。
4.外殼與填充物
外殼多為鋁合金板或鋼板焊接的箱式結構，內部填充絕緣液體，兼具散熱和絕緣功能。部分高壓型號可能使用六氟化硫等特 殊氣體。
5.輔助組件
包括瓷套絕緣套管、緊固件及環氧樹脂密封材料，確保高壓環境下的安 全性和穩定性。
電熱電容器通過上述材料組合，實現在40Hz-50kHz頻率范圍內的功率因數補償，尤其適用于感應加熱系統。其設計需滿足長期過電壓不超過1.1UN、過電流不超過1.35IN的嚴苛條件。
